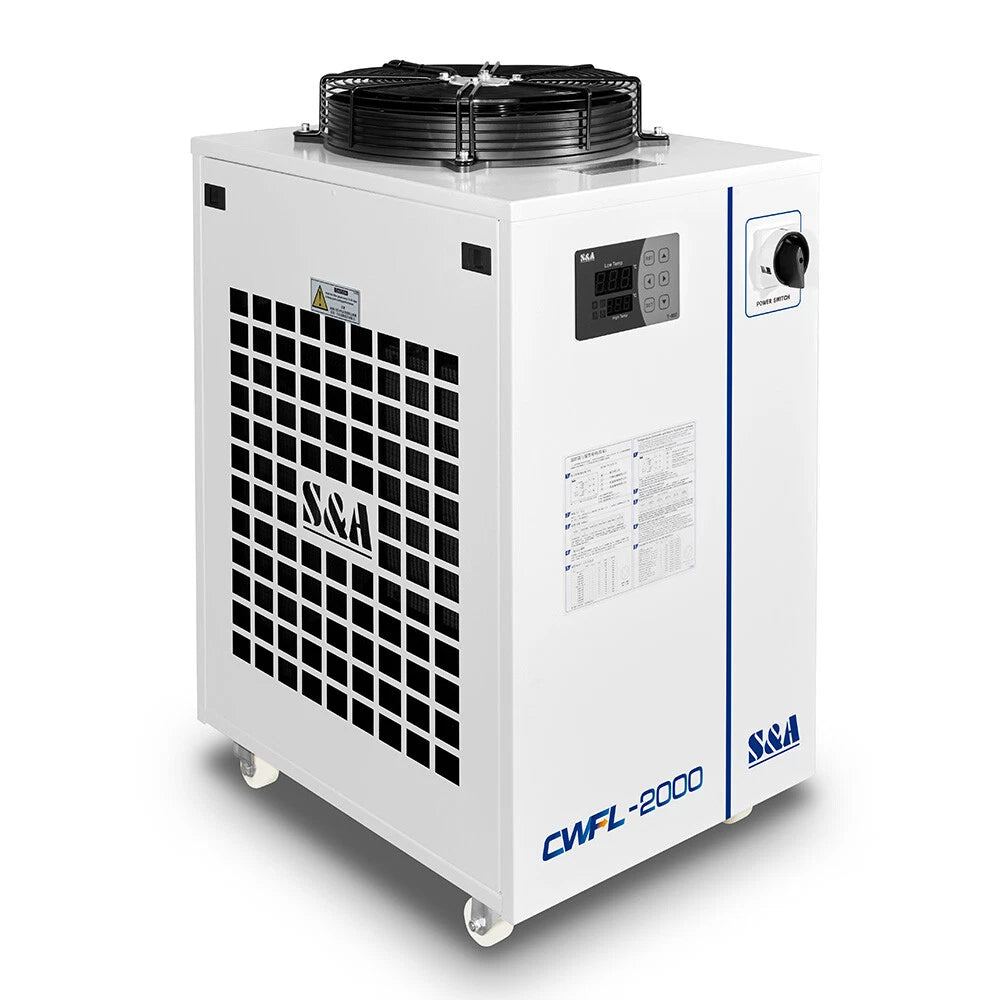

TEYU S&A CWFL-2000BN | Chiller para Láser de Fibra 2000W - Enfriador de agua industrial

Enfriamiento industrial para láseres de fibra de hasta 2000 W

El TEYU S&A CWFL-2000BN es un enfriador de agua industrial con compresor, desarrollado para controlar la temperatura de sistemas láser de fibra de hasta 2000 W.

Su diseño de doble circuito permite enfriar simultáneamente dos zonas con necesidades térmicas diferentes: la fuente del láser de fibra y el cabezal óptico. Esto evita utilizar dos enfriadores independientes y ayuda a mantener una temperatura estable durante trabajos prolongados de corte, soldadura y procesamiento de metales.

La versión monofásica para 60 Hz ofrece una precisión de control de ±0.5 °C, depósito integrado, bomba de circulación y diferentes sistemas de protección contra variaciones de temperatura o problemas de flujo.

¿Qué problema resuelve?

Los láseres de fibra generan calor continuamente durante su funcionamiento. Si ese calor no se disipa correctamente, puede provocar:

• Variaciones en la potencia de salida.
• Pérdida de estabilidad durante el corte o la soldadura.
• Sobrecalentamiento de la fuente láser.
• Mayor desgaste de componentes ópticos.
• Activación de alarmas y paros de producción.
• Reducción de la vida útil del equipo.
• Cambios en la precisión y calidad del proceso.

El CWFL-2000 mantiene agua refrigerada circulando entre el chiller y los componentes del sistema láser, ayudando a retirar el calor generado y mantener condiciones de trabajo más constantes.

Beneficios principales

• Diseñado para láseres de fibra de hasta 2000 W.
• Dos circuitos de refrigeración independientes.
• Control separado para la fuente láser y el cabezal óptico.
• Estabilidad de temperatura de ±0.5 °C.
• Rango de control de 5 a 35 °C.
• Sistema de refrigeración activa mediante compresor.
• Depósito integrado de 14 litros.
• Bomba industrial de circulación.
• Alarmas de temperatura, flujo y sensores.
• Indicador visible del nivel de agua.
• Entradas y salidas dobles de acero inoxidable.
• Ruedas para facilitar el desplazamiento.
• Certificaciones CE, RoHS y REACH.
• Compatible con procesos industriales de trabajo continuo.

Doble circuito de refrigeración

Una fuente láser y su cabezal óptico no necesariamente requieren la misma temperatura de trabajo.

El CWFL-2000 utiliza dos canales de circulación:

Circuito para la fuente láser

Este circuito se encarga de retirar el calor producido por el módulo principal del láser de fibra.

Mantener la fuente dentro de su rango de operación ayuda a conservar una salida más estable y reduce el estrés térmico durante periodos prolongados de uso.

Circuito para el cabezal y componentes ópticos

El segundo circuito controla la temperatura del cabezal de corte, soldadura o de los componentes ópticos conectados.

Separar ambas zonas permite proporcionar condiciones térmicas diferentes desde una sola unidad, reduciendo espacio de instalación y simplificando el sistema de refrigeración.

¿Cómo funciona?

El chiller utiliza un circuito cerrado de agua y un sistema de refrigeración activa con compresor.

El agua absorbe el calor producido por el láser y regresa al enfriador. Dentro del equipo, el sistema de refrigeración reduce su temperatura antes de enviarla nuevamente a la fuente láser y al cabezal óptico.

Este proceso se repite de manera continua:

1. La bomba impulsa el agua hacia el sistema láser.
2. El agua absorbe el calor de los componentes.
3. El líquido regresa al chiller.
4. El circuito frigorífico retira el calor acumulado.
5. El agua vuelve a circular a la temperatura programada.

El controlador digital permite supervisar y ajustar los dos circuitos de temperatura desde una sola unidad.

Modos de control de temperatura

El controlador puede trabajar con diferentes estrategias de regulación, dependiendo de la instalación y las necesidades del sistema láser.

Modo de temperatura constante

Mantiene el agua alrededor de una temperatura establecida manualmente.

Es apropiado cuando el fabricante del láser especifica una temperatura fija de operación.

Modo inteligente

Ajusta la temperatura del agua considerando los cambios de la temperatura ambiental.

Este modo puede ayudar a reducir diferencias térmicas excesivas y el riesgo de condensación en determinadas condiciones de trabajo.

La configuración debe realizarse de acuerdo con las recomendaciones del fabricante de la fuente láser y del cabezal óptico.

Protecciones y alarmas

El CWFL-2000 incorpora sistemas de protección para advertir sobre condiciones que pueden comprometer el enfriamiento.

Entre las alarmas señaladas por el fabricante se encuentran:

• Temperatura ambiente demasiado alta.
• Temperatura del agua demasiado alta.
• Temperatura del agua demasiado baja.
• Falla del sensor de temperatura ambiente.
• Falla del sensor de temperatura del agua.
• Entrada de alarma externa.
• Flujo de agua insuficiente o interrumpido.

Estas alertas permiten detener o revisar el sistema antes de que un problema de circulación o temperatura provoque daños en el láser.

¿Qué incluye el sistema?

La unidad integra los componentes principales necesarios para la refrigeración:

• Enfriador industrial TEYU S&A CWFL-2000.
• Sistema de compresor y condensador.
• Dos circuitos de circulación.
• Depósito interno de agua.
• Bomba de circulación.
• Controlador digital de doble temperatura.
• Indicador de nivel de agua.
• Entradas y salidas dobles.
• Puerto de llenado.
• Salida de drenaje con válvula.
• Manómetro.
• Ruedas de transporte.

Las mangueras, conexiones externas, calentador, filtro de agua, clavija y otros accesorios pueden variar de acuerdo con la configuración solicitada. El calentador y el filtro aparecen como elementos opcionales en la ficha actual del fabricante.

Aplicaciones recomendadas

El CWFL-2000 puede utilizarse para refrigerar sistemas industriales con láser de fibra de hasta 2000 W, como:

• Máquinas de corte láser de metal.
• Equipos de soldadura láser.
• Sistemas de limpieza láser.
• Máquinas de procesamiento de lámina.
• Sistemas automatizados de fabricación.
• Fuentes láser IPG, Raycus, MAX u otras compatibles.
• Cabezas de corte y componentes ópticos refrigerados por agua.

La compatibilidad debe confirmarse considerando la potencia térmica real, el flujo requerido, la presión admitida, el tipo de conexiones y las especificaciones del fabricante del láser.

Compatibilidad eléctrica

La versión CWFL-2000BNP está configurada para:

• Alimentación monofásica de 220 a 240 V.
• Frecuencia de 60 Hz.
• Corriente de operación publicada de 3.9 a 19.8 A.
• Consumo máximo publicado de 4.07 kW.

Debido a su demanda eléctrica, debe instalarse en un circuito dedicado con protecciones, cableado y capacidad adecuados. La instalación debe ser realizada o revisada por personal eléctrico calificado.

No debe conectarse a una toma doméstica convencional sin verificar previamente la capacidad del circuito.

Instalación del circuito de agua

Antes de poner en funcionamiento el chiller:

1. Coloca la unidad sobre una superficie firme y nivelada.
2. Identifica correctamente las entradas y salidas de ambos circuitos.
3. Conecta las mangueras correspondientes a la fuente láser y al cabezal.
4. Verifica que las conexiones Rp 1/2" estén correctamente selladas.
5. Llena el depósito con agua adecuada.
6. Comprueba que no existan fugas.
7. Purga el aire atrapado en las tuberías.
8. Verifica el flujo antes de activar el láser.
9. Programa las temperaturas recomendadas por el fabricante.
10. Supervisa las alarmas durante el primer ciclo de funcionamiento.

No enciendas el láser hasta confirmar que existe circulación estable en ambos circuitos.

Agua recomendada

TEYU recomienda utilizar agua limpia y libre de impurezas, preferentemente:

• Agua desionizada.
• Agua destilada.
• Agua purificada.

No se recomienda utilizar agua de la llave cuando contiene altos niveles de minerales, sales o sedimentos.

La acumulación de residuos puede reducir el flujo, obstruir conductos, dañar la bomba o afectar la transferencia térmica.

El fabricante recomienda sustituir el agua aproximadamente cada tres meses. En ambientes industriales con polvo, partículas o contaminación elevada, puede ser necesario realizar el cambio con mayor frecuencia.

Recomendaciones de ventilación

El chiller debe instalarse en un área bien ventilada para que el condensador pueda liberar el calor retirado del sistema láser.

Se recomienda mantener aproximadamente:

• 50 cm libres alrededor de la salida de aire superior.
• 30 cm libres alrededor de las entradas laterales.

No debe instalarse junto a paredes cerradas, fuentes intensas de calor o lugares donde el aire caliente vuelva directamente hacia las entradas del equipo.

La temperatura ambiente no debe superar el límite de operación recomendado por el fabricante. TEYU señala que el espacio debe estar ventilado y mantenerse por debajo de aproximadamente 45 °C.

Mantenimiento preventivo

Para conservar el rendimiento del sistema:

• Revisa diariamente el nivel de agua.
• Inspecciona las mangueras y conexiones.
• Mantén limpios los filtros y entradas de ventilación.
• Retira periódicamente el polvo del condensador.
• Sustituye el agua según el ambiente de trabajo.
• Comprueba que no existan burbujas o restricciones de flujo.
• Revisa las alarmas registradas por el controlador.
• Evita que el equipo funcione sin agua.
• Protege el circuito contra congelamiento en ambientes fríos.
• Utiliza únicamente repuestos y accesorios compatibles.

Una reducción del flujo o una acumulación excesiva de polvo puede disminuir la capacidad real de refrigeración.

Especificaciones técnicas verificadas

Las siguientes especificaciones corresponden a la versión actual CWFL-2000BNP para 60 Hz publicada por TEYU:

• Marca: TEYU S&A.
• Serie: CWFL.
• Modelo comercial: CWFL-2000BN.
• Referencia actual: CWFL-2000BNP.
• Aplicación: láser de fibra de hasta 2000 W.
• Tipo: enfriador industrial de agua con compresor.
• Circuitos: dos circuitos de refrigeración.
• Voltaje: 220-240 V CA.
• Fases: monofásico.
• Frecuencia: 60 Hz.
• Corriente publicada: 3.9-19.8 A.
• Consumo máximo: 4.07 kW.
• Capacidad nominal de refrigeración actual: 5.6 kW.
• Capacidad térmica: 19,107 BTU/h.
• Precisión: ±0.5 °C.
• Rango de control: 5-35 °C.
• Potencia de la bomba: 0.75 kW.
• Presión máxima de la bomba: 5.3 bar.
• Caudal nominal: 2 L/min + más de 20 L/min.
• Capacidad del depósito: 14 L.
• Conexiones: Rp 1/2" + Rp 1/2".
• Refrigerante: R-410A o R-32, según configuración.
• Sistema de expansión: tubo capilar.
• Potencia de calentadores: 0.55 kW + 0.6 kW.
• Dimensiones: 70 × 47 × 89 cm.
• Peso neto: aproximadamente 67 kg.
• Peso con embalaje: aproximadamente 78 kg.
• Dimensiones del embalaje: 73 × 57 × 105 cm.
• Certificaciones: CE, RoHS y REACH.
• Garantía del fabricante: 2 años.

Nota sobre versiones y capacidad de refrigeración

Existen fichas anteriores del CWFL-2000 que indican una capacidad de refrigeración de 6.5 kW, mientras que la documentación oficial actual de la variante monofásica de 60 Hz señala 5.6 kW.

También pueden existir diferencias en consumo, peso, refrigerante, depósito y accesorios según el año de fabricación o configuración.

Antes de publicar o entregar el producto, se recomienda confirmar:

• Sufijo completo del modelo.
• Número de serie.
• Placa de especificaciones.
• Capacidad nominal.
• Voltaje y frecuencia.
• Tipo de refrigerante.
• Accesorios incluidos.
• Disponibilidad de comunicación RS-485.

Las especificaciones impresas en la placa del equipo entregado tienen prioridad sobre cualquier ficha comercial.

Comunicación Modbus RS-485

La compatibilidad con Modbus RS-485 no debe anunciarse como una función estándar sin confirmar el controlador y la configuración exacta del equipo.

TEYU incluye esta función en diversos modelos y versiones de la serie CWFL, pero la ficha oficial actual del CWFL-2000BNP estándar no la enumera claramente entre sus características.

Cuando la integración con una máquina láser, PLC o sistema de automatización sea indispensable, se debe verificar por escrito que la unidad suministrada incluya el puerto, controlador y protocolo correspondientes.

Aviso importante sobre el envío

Este producto es original y se adquiere mediante proveedores especializados para su importación a México.

Debido a sus dimensiones, peso y proceso de abastecimiento, el pedido puede requerir hasta 10 días de preparación antes de comenzar el traslado desde Tijuana, Baja California.

Border Grower se compromete a realizar el envío dentro de un plazo máximo de 20 días naturales posteriores a la compra. Tu adquisición está 100 % garantizada.

Antes de realizar el pedido, confirma que tu instalación cuente con alimentación monofásica de 220-240 V a 60 Hz y con las condiciones hidráulicas y eléctricas necesarias.
