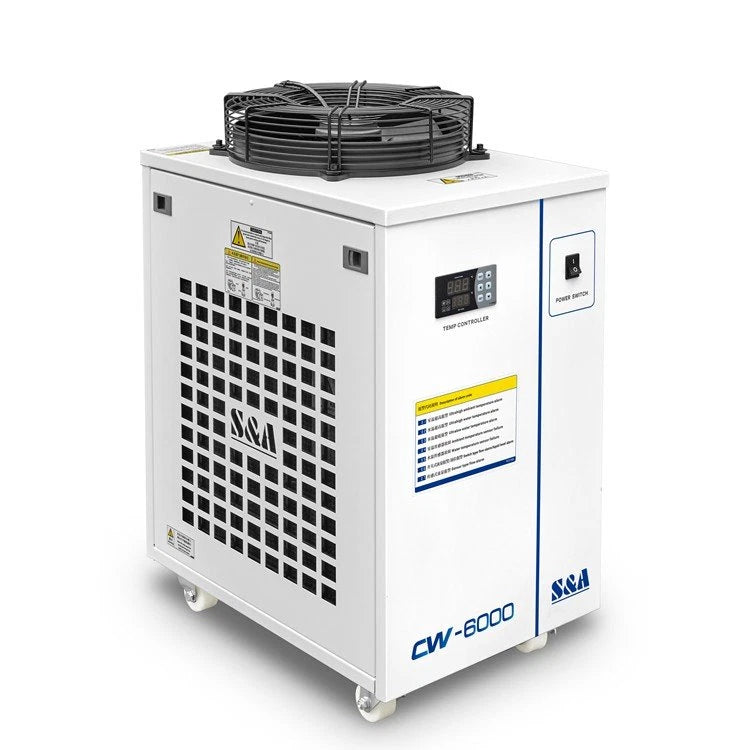

TEYU S&A CW-6000DN | Chiller Industrial 110V para Grabadora Láser CO₂

Refrigeración activa para grabadoras y cortadoras láser CO₂

El TEYU S&A CW-6000DN es un enfriador de agua industrial con compresor, diseñado para retirar continuamente el calor generado por equipos láser y otros sistemas refrigerados por agua.

Su capacidad de refrigeración de 3.14 kW permite disminuir la temperatura del agua por debajo de la temperatura ambiente, a diferencia de los sistemas de disipación pasiva que únicamente utilizan ventiladores.

Esta variante funciona con alimentación monofásica de 110 V a 60 Hz e incorpora una bomba de alto caudal capaz de proporcionar hasta 75 litros por minuto, con una presión máxima de 4 bar. Estas características la hacen adecuada para instalaciones que requieren mayor circulación de agua o tuberías con recorridos más amplios.

¿Qué problema resuelve?

Los tubos láser, fuentes de energía, husillos y componentes industriales generan calor durante su funcionamiento. Cuando este calor no se elimina correctamente pueden presentarse:

• Variaciones en la potencia del láser.
• Pérdida de estabilidad durante el grabado o corte.
• Sobrecalentamiento del tubo o fuente láser.
• Activación de alarmas y paros inesperados.
• Reducción de la vida útil de los componentes.
• Cambios en la calidad y precisión del trabajo.
• Mayor desgaste de sellos, óptica y conexiones.
• Interrupciones durante periodos prolongados de producción.

El CW-6000DN mantiene el agua circulando en un circuito cerrado y utiliza refrigeración activa para retirar el calor acumulado antes de devolver el líquido al equipo.

Beneficios principales

• Capacidad de refrigeración de 3.14 kW.
• Diseñado para aplicaciones láser e industriales.
• Alimentación monofásica de 110 V a 60 Hz.
• Control de temperatura con precisión de ±0.5 °C.
• Rango ajustable de 5 a 35 °C.
• Bomba de alto caudal de hasta 75 L/min.
• Presión máxima de 4 bar.
• Depósito interno de 12 litros.
• Modos de temperatura constante e inteligente.
• Refrigeración activa mediante compresor.
• Alarmas de flujo y temperatura.
• Indicador externo del nivel de agua.
• Ruedas para facilitar su desplazamiento.
• Compatible con diferentes procesos industriales refrigerados por agua.
• Certificaciones CE, RoHS y REACH.

¿Cómo funciona?

El chiller utiliza un circuito cerrado de recirculación:

1. La bomba impulsa agua fría hacia la grabadora, cortadora o equipo conectado.
2. El agua circula por el tubo láser o componente refrigerado.
3. El líquido absorbe el calor generado durante la operación.
4. El agua caliente regresa al chiller.
5. El compresor y el circuito frigorífico extraen el calor acumulado.
6. El agua vuelve a circular a la temperatura programada.

Este proceso se repite continuamente mientras el sistema permanece encendido.

La refrigeración activa permite mantener una temperatura más estable incluso cuando la temperatura ambiental supera el nivel requerido por la máquina.

Aplicaciones en sistemas láser

TEYU presenta el CW-6000 como una solución de refrigeración para sistemas láser CO₂, incluyendo aproximadamente:

• Tubos láser CO₂ DC de hasta 300 W.
• Láseres CO₂ sellados de hasta 100 W.
• Grabadoras láser industriales.
• Cortadoras láser para materiales no metálicos.
• Máquinas de marcado y procesamiento láser.
• Sistemas láser con circuitos de agua compatibles.

La potencia del láser no debe ser el único criterio de selección. También deben verificarse la carga térmica real, el caudal requerido, la presión admitida, la longitud de las mangueras y las condiciones ambientales.

Otras aplicaciones industriales

Además de equipos láser, el CW-6000 puede emplearse en sistemas compatibles como:

• Husillos CNC refrigerados por agua.
• Máquinas de soldadura.
• Equipos de curado UV.
• Impresoras industriales.
• Sistemas de vacío.
• Equipos analíticos y de laboratorio.
• Máquinas de moldeo de plástico.
• Hornos de inducción.
• Equipos médicos y de diagnóstico.
• Máquinas herramienta.
• Sistemas que requieran recirculación de agua refrigerada.

Antes de utilizarlo con una aplicación distinta a un láser CO₂, debe confirmarse que su capacidad térmica, presión y caudal sean adecuados.

Bomba de alto caudal

La variante CW-6000DN incorpora una bomba de 0.6 kW, con un caudal máximo de aproximadamente 75 L/min y una presión máxima de 4 bar.

Este flujo elevado puede resultar útil cuando:

• El circuito utiliza mangueras largas.
• Existen varios componentes refrigerados.
• El equipo requiere una circulación considerable.
• Hay diferencias de altura dentro de la instalación.
• El sistema presenta una resistencia hidráulica mayor.

Un caudal elevado no significa que todos los equipos sean automáticamente compatibles. Debe confirmarse la presión máxima admitida por el tubo láser, intercambiador o componente conectado.

Cuando el equipo requiere un flujo menor, puede ser necesario utilizar una derivación, válvula reguladora o configuración hidráulica indicada por un técnico.

Modos de control de temperatura

Modo de temperatura constante

Permite establecer manualmente una temperatura objetivo dentro del rango de operación.

El chiller activa o detiene la refrigeración para mantener el agua cerca del valor seleccionado.

Este modo es adecuado cuando el fabricante del láser especifica una temperatura fija.

Modo inteligente

Ajusta automáticamente la temperatura del agua de acuerdo con los cambios de la temperatura ambiental.

Este modo ayuda a reducir diferencias térmicas excesivas entre el agua, el equipo y el entorno, disminuyendo el riesgo de condensación en determinadas condiciones.

La temperatura seleccionada debe respetar siempre las recomendaciones del fabricante del tubo o sistema láser.

Protecciones y alarmas

El CW-6000 incorpora diferentes protecciones para advertir sobre condiciones que pueden comprometer la refrigeración:

• Alarma de flujo insuficiente.
• Alarma de temperatura del agua demasiado alta.
• Alarma de temperatura del agua demasiado baja.
• Protección por retardo del compresor.
• Protección contra sobrecorriente del compresor.
• Alerta por falla del sensor.
• Protección ante condiciones ambientales fuera del rango permitido.

Estas funciones ayudan a detectar problemas antes de que una interrupción del flujo o un aumento excesivo de temperatura afecten el equipo conectado.

¿Qué incluye?

El sistema integra:

• Enfriador industrial TEYU S&A CW-6000DN.
• Compresor de refrigeración.
• Bomba de circulación de alto caudal.
• Depósito interno.
• Controlador digital de temperatura.
• Indicador visual del nivel de agua.
• Puerto de llenado.
• Entrada y salida de agua.
• Conexión para drenaje.
• Sistema de alarmas.
• Ruedas de transporte.

El calentador, filtro de agua y determinados tipos de clavija se consideran accesorios opcionales. Su inclusión debe confirmarse antes de realizar el pedido.

Instalación hidráulica

Antes de poner en funcionamiento el equipo:

1. Coloca el chiller sobre una superficie firme y nivelada.
2. Identifica correctamente la entrada y la salida de agua.
3. Conecta la salida del chiller a la entrada del equipo láser.
4. Conecta el retorno del láser a la entrada del chiller.
5. Utiliza mangueras compatibles con conexiones Rp 1/2".
6. Verifica que no existan dobleces, obstrucciones ni fugas.
7. Llena el depósito hasta el nivel recomendado.
8. Purga el aire atrapado en el circuito.
9. Enciende primero el chiller.
10. Confirma que exista flujo estable.
11. Enciende el láser únicamente después de verificar la circulación.

No debe ponerse en funcionamiento la fuente láser si el agua no está circulando correctamente.

Requisitos eléctricos

Esta variante requiere:

• Alimentación monofásica.
• Voltaje de 110 V CA.
• Frecuencia de 60 Hz.
• Corriente de operación de hasta aproximadamente 16.3 A.
• Consumo máximo aproximado de 1.72 kW.

Debido a su consumo eléctrico, se recomienda utilizar un circuito dedicado, con cableado, contacto y protección termomagnética adecuados.

No debe conectarse mediante extensiones domésticas ligeras, multicontactos o adaptadores sin capacidad suficiente.

La instalación eléctrica debe ser revisada por personal calificado antes de conectar el equipo.

Agua recomendada

Para evitar obstrucciones, acumulación de minerales y reducción del flujo, se recomienda utilizar:

• Agua destilada.
• Agua desionizada.
• Agua purificada.
• Agua limpia y libre de impurezas.

No se recomienda utilizar agua de la llave cuando contiene una concentración elevada de minerales, sedimentos o sales.

TEYU recomienda sustituir el agua aproximadamente cada tres meses. En talleres con polvo, residuos o contaminación industrial, puede ser necesario realizar el cambio con mayor frecuencia.

Recomendaciones de ventilación

El chiller libera al ambiente el calor retirado del sistema láser. Por esta razón debe instalarse en un área con ventilación suficiente.

Evita colocarlo:

• Dentro de un gabinete cerrado.
• Pegado completamente a una pared.
• Junto a hornos o fuentes intensas de calor.
• En espacios con acumulación excesiva de polvo.
• Donde el aire caliente expulsado regrese directamente a las entradas.
• En exteriores sin protección.

El fabricante recomienda mantener libres las entradas y salidas de aire para evitar una pérdida de capacidad de refrigeración.

Mantenimiento preventivo

Para conservar un desempeño estable:

• Revisa diariamente el nivel del depósito.
• Inspecciona periódicamente las mangueras.
• Comprueba que no existan fugas.
• Verifica que el flujo permanezca estable.
• Limpia las entradas de aire.
• Retira el polvo acumulado en el condensador.
• Sustituye el agua regularmente.
• Revisa el depósito para detectar sedimentos.
• Mantén libres las conexiones hidráulicas.
• Atiende cualquier alarma antes de reiniciar el láser.
• No permitas que la bomba funcione sin agua.
• Verifica cambios inusuales de ruido, presión o temperatura.

Una reducción del flujo o una acumulación de polvo puede disminuir significativamente la capacidad real de refrigeración.

Diferencia entre CW-6000DN y otros modelos

La serie CW-6000 cuenta con distintas configuraciones de voltaje y bomba.

El sufijo DN identifica una versión:

• De 110 V.
• Monofásica.
• Para 60 Hz.
• Con bomba de alto caudal.
• Con presión máxima de 4 bar.
• Con flujo máximo de 75 L/min.

No deben combinarse sus especificaciones con las variantes AH, BH, DH, AI, BI, DI, AN o BN.

La placa del equipo entregado debe considerarse la referencia definitiva para voltaje, potencia, refrigerante y consumo.

Especificaciones técnicas verificadas

• Marca: TEYU S&A.
• Serie: CW.
• Modelo: CW-6000DN.
• Tipo: enfriador industrial de agua con compresor.
• Aplicación principal: grabadoras y cortadoras láser CO₂.
• Voltaje: 110 V CA.
• Fases: monofásico.
• Frecuencia: 60 Hz.
• Corriente: 6 a 16.3 A.
• Consumo máximo: 1.72 kW.
• Potencia del compresor: 1 kW.
• Potencia equivalente del compresor: 1.36 HP.
• Capacidad de refrigeración: 3.14 kW.
• Capacidad térmica: 10,713 BTU/h.
• Precisión de temperatura: ±0.5 °C.
• Rango de control: 5 a 35 °C.
• Potencia de la bomba: 0.6 kW.
• Presión máxima: 4 bar.
• Caudal máximo: 75 L/min.
• Capacidad del depósito: 12 L.
• Refrigerante: R-410A o R-32, según configuración.
• Sistema de expansión: tubo capilar.
• Entrada y salida: Rp 1/2".
• Dimensiones: 58 × 39 × 75 cm.
• Peso neto: aproximadamente 46 kg.
• Peso con embalaje: aproximadamente 55 kg.
• Dimensiones del embalaje: 66 × 48 × 92 cm.
• Certificaciones: CE, RoHS y REACH.
• Garantía publicada por el fabricante: 2 años.

Aviso importante sobre el envío

Este producto es original y se adquiere mediante proveedores especializados para su importación a México.

Debido a sus dimensiones, peso y proceso de abastecimiento, el pedido puede requerir hasta 10 días de preparación antes de comenzar su traslado desde Tijuana, Baja California.

Border Grower se compromete a realizar el envío dentro de un plazo máximo de 20 días naturales posteriores a la compra. Tu adquisición está 100 % garantizada.

Antes de comprar, confirma que tu instalación disponga de alimentación monofásica de 110 V a 60 Hz, un circuito eléctrico adecuado y conexiones hidráulicas compatibles.
